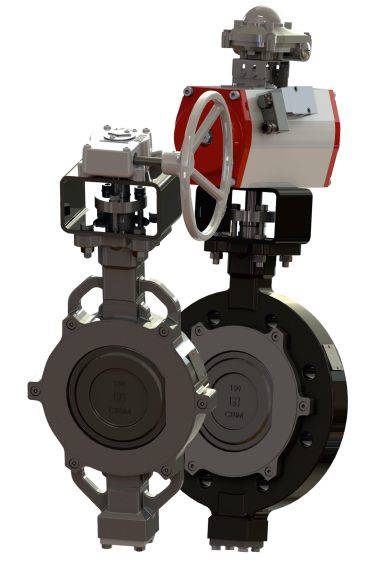

Excentrická uzatváracia motýliková klapka Séria 2E

Uzatváracie motýlikové klapky ABO s dvojitou excentricitou série 2E sú určené na prevádzku vo veľmi náročných podmienkach, ktoré vyžadujú veľkú bezpečnosť, bezporuchovosť a minimálnu údržbu. Konštrukcia dvojitej excentricity zaisťuje bezpečnú funkciu a tesnosť aj pri náhlej zmene teploty alebo tlaku. Účelom druhej excentricity je rýchla úľava tesnenia od kompresie medzi uzatváracím diskom a sedlom klapky vďaka tejto konštrukcii sa predlžuje životnosť tesnenia a krútiace momenty sú nižšie. Pri uzatváraní klapky sa mení rotačný pohyb disku na lineárne a účinne zatláča disk do priestoru tesnenia. Táto konštrukcia taktiež zabraňuje nežiaducemu hromadeniu napr. nerozpustených látok v mieste dotyku disku a tesniacich plôch.

MENOVITÁ SVETLOSŤ:

Medziprírubové DN50 – DN600

TYP TELESA:

Medziprírubové s priechodnými otvormi (WAFER)

Prírubové so závitovými otvormi (LUG)

Dvojprírubové s priechodnými otvormi

PRACOVNÝ TLAK:

16 bar / 25 bar / 40 bar / 50 bar

PRIPOJENIE MEDZI PRÍRUBY:

PN6 / PN10 / PN16 / PN25 / PN40 / Class 150 / Class 300

TEPLOTNÝ ROZSAH:

-55 °C / +325 °C *)

*) väčší rozsah pracovných teplôt podľa materiálového prevedenia klapky

PRACOVNÉ MÉDIUM:

Odpadová voda, úžitková a priemyselná voda, ropa, palivá, olej, celulóza, papierenská vodoliatka, zemný plyn, koksárenský a vysokopecný plyn, para, vzduch, bitúmen

TESNOSŤ:

Trieda A (kov-kov tesnenie trieda C)

MATERIÁL TELESA:

Nízkoteplotná uhlíková oceľ 1.1156 (A352 LCC)

Uhlíková oceľ 1.0625 (A216 WCB)

Nerezová oceľ 1.4408 (A351 CF8M)

ATEX prevedenie a TA-luft upchávka na vyžiadanie
