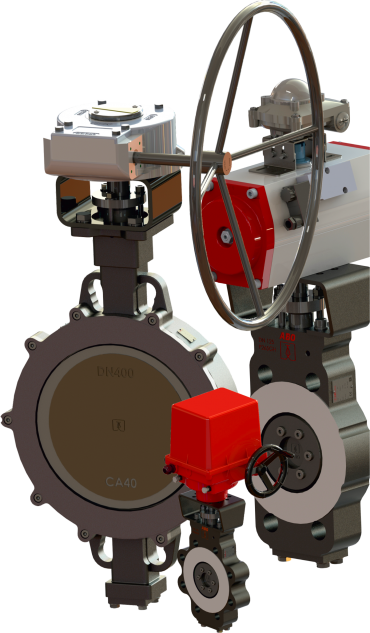

Excentrická uzatváracia motýliková klapka Séria 3E

Uzatváracie motýlikové klapky ABO s trojitou excentricitou série 3E sú určené na prevádzku vo veľmi náročných podmienkach, ktoré vyžadujú veľkú bezpečnosť, bezporuchovosť a minimálnu údržbu. Konštrukcia s trojitou excentricitou napomáha k veľmi efektívnemu princípu tesnenia kov-kov, ktoré je určené prevažne na utesňovanie vysokých parametrov pri tlakoch aj teplotách. Vhodne navrhnutá geometria eliminuje trenie medzi dosadacími plochami tesniaceho TRIMU, čo napomáha dlhej životnosti klapky. Hlavný tesniaci uzol je tvorený vysoko presnou tesniacou dvojicou so špeciálnou geometriou vyoseného kužeľa.

MENOVITÁ SVETLOSŤ:

Medziprírubové DN80 – DN500

TYP TELESA:

Medziprírubové s priechodnými otvormi (WAFER)

Prírubové so závitovými otvormi (LUG)

Dvojprírubové s priechodnými otvormi

PRACOVNÝ TLAK:

25 bar / 40 bar / 50 bar

PRIPOJENIE MEDZI PRÍRUBY:

PN10 / PN16 / PN25 / PN40 / Class 150 / Class 300

TEPLOTNÝ ROZSAH:

-60 °C / +500 °C

PRACOVNÉ MÉDIUM:

Pitná, odpadová a úžitková voda, horúca priemyselná voda, ropa, palivá, olej, celulóza, papierenská vodolatka, zemný plyn, koksárenský a vysokopecný plyn, para, vzduch, bitúmen

TESNOSŤ:

Trieda A/B

MATERIÁL TELESA:

Nízkoteplotná uhlíková oceľ 1.1156 (A352 LCC) / 1.0566

Nízkoteplotná uhlíková oceľ 1.0566 + stelit

Uhlíková oceľ 1.0625 (A216 WCB) / 1.4025

Uhlíková oceľ 1.4025 + stelit

Nerezová oceľ 1.4401 (AISI 316) / 1.4401 (AISI 316)

Nerezová oceľ 1.4401 (AISI 316) + stelit

ATEX prevedenie a TA-luft upchávka na vyžiadanie
